صمام محوري قابل للغلق والفتح
Axial on-off valve

يتناسب هذا الصمام بصفة خاصة للخدمة الشاقة الفتح/الغلق upstream وللإستعمالات السريعة الآمنة HIPPS, ESD . الضغط ليس له أثر على القوى العاملة للصمام ، ويمكن فتح الصمام في مقابل أقصى فارق ضغط.

<div class="c-ribbon c-ribbon--small"> <svg class="c-ribbon__image" xmlns="http://www.w3.org/2000/svg" x="0px" y="0px" viewBox="0 0 550.5 824.6"> <defs> <linearGradient id="gradient-2129486461" x1="0" x2="0" y1="0" y2="1"> <stop class="c-ribbon__top-gradient__top" offset="0.05" /> <stop class="c-ribbon__top-gradient__bottom" offset="0.5" /> </linearGradient> <linearGradient id="gradient-2116303268" x1="0" x2="0" y1="0" y2="1"> <stop class="c-ribbon__side-gradient__top" offset="0" /> <stop class="c-ribbon__side-gradient__bottom" offset="0.5" /> </linearGradient> </defs> <polygon class="c-ribbon__image__right" style="fill: url('#gradient-2116303268')" points="275.4,549.5 550.5,824.6 550.5,274.4 "/> <polygon class="c-ribbon__image__left" style="fill: url('#gradient-2116303268')" points="275.4,549.5 0.3,824.6 0.3,274.4 "/> <polygon class="c-ribbon__image__top" style="fill: url('#gradient-2129486461')" points="275.4,549.5 550.5,274.4 550.5,-0.7 0.3,-0.7 0.3,274.4 "/> </svg> <div class="c-ribbon__text"> <h3 class="c-ribbon__code">RZD</h3> <p class="c-ribbon__category">X</p> </div> </div>

حقائق

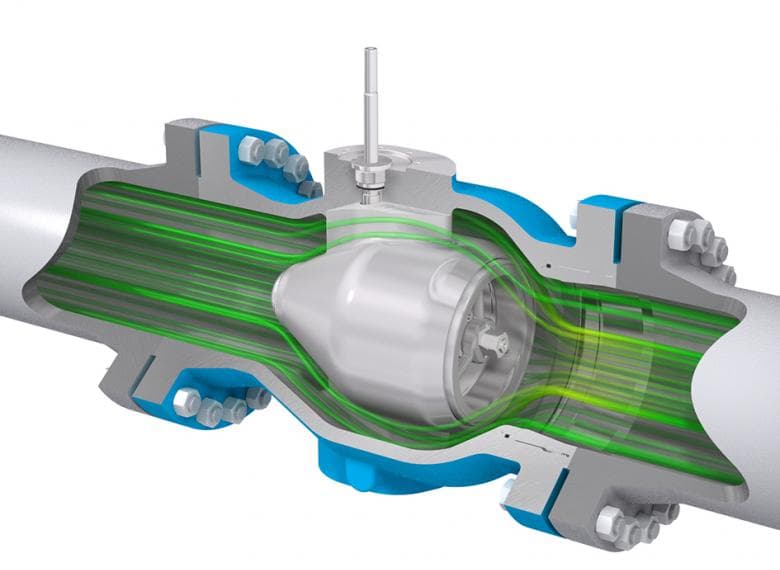

Axial flowالتدفق المحوري

يحتوى الصمام على مسار للتدفق مع التيار من خلال جسم متمدد لتجنب الاضطراب ومنع التناحر والاهتزازات. عملية التعطل وتكاليف الصيانة منخفضة.

فقدان الضغط شبه منعدم

السعة العالية للصمام axial on-off valve تحد من عملية فقدان الضغط. تكاليف تشغيل المضخات والضواغط منخفضة.

ضغط متوازن

تعمل القوى العاملة بشكل مستقل عن الضغط مما يتيح فتح الصمام في مقابل أقصى فارق ضغط دون الإضرار بالسدادة. تحقيق المعادلة بصمام عابر
(bypass) غير مطلوب.

سهولة التشغيل

وجود جزء داخلى متوازن الضغط يؤدى الى ثبات و انخفاض قوة التشغيل مما يمكن من اختيار مشغلات spring-opposed صغيرة و لاينصح باستخدام علب المستتات

كفاءة السدادة

فى وضعية الفتح السدادة الأساسية تكون محمية من التدفق المسبب للتناحر. نظام السدادة النشطة ذاتياً يوفر نظام موثوق في الاتجاهين وbubble tight shut-off: class VI

مدمج الحجم

ان جسم الصمام ذو القطعة الواحدة يقلل 15-60% من الوزن بالمقارنة مع صمامات الكرة أو البوابة. هذه الخاصية تكون اكثر جاذبية عندما تجتمع مع مشغلات spring-opposed

آمن ضد الحريق

السدادات التى تمنع التسرب الداخلي والخارجي مؤمنة داخل جسم الصمام ، وبالتالي تكون أقل عرضة لمصادر الحرارة الخارجية. جميع صمامات الغلق/الفتح المحورية (axial on-off valves)معتمدة ضد الحريق

يمكننا المساعدة؟

إذا رغبت في الحصول على المزيد من المعلومات حول هذا المنتج، فيُرجى الاتصال بنا. بصفتنا خبراء في أنظمة الصمامات الهندسية، فإننا نقدم لك خدمة عملاء يمكنك الاعتماد عليها، وتساعدك في تحديد الصمام وحجمه، وتصميم عملية المعالجة، والتخطيط للنظام، وتقييم سعر الميزانية.

سمات رئيسة

نوع التصميم
صمام غلق آمن أو صمام عازل
الموديل
RZD - X
المدى
أحجام "72 – "2 ، تصنيف ASME 150-2500 أو API 3000-10000 ، لتقديرات ضغوط أعلى بناء على الطلب.
بديل أفضل للآتى
صمام كرة
صمام سدادة
صمام بوابة
التطبيقات النموذجية
الاستخدام الشاق غلق-فتح (upstream)
استجابة سريعة غلق-فتح (HIPPS, ESD)
خط تدفق وموجه غلق-فتح
عزل دقيق، بدء التشغيل والتوقف
تبديل صمام (منخل جزيئي

سمات خاصة

  • مصمم حسب الطلب
  • السلامة : عملية تأمين العزل من خلال تكنولوجيا موثوق بها الغلق/الفتح HIPPS
  • سرعة غلق عالية : في أقل من 2 ثانية .
  • مناسب للاستعمال النادر : القوة اللازمة للغلق لاتزيد مع مرور الوقت.غير قابل للتصلب.
  • توافر مجموعة كاملة من مشغلات Mokveld الهيدروليكية والهوائية التى تتناسب مع التحكم .امكانية التشغيل مع أنواع أخرى من المشغلات
