صمام الفحص المحوري
Axial check valve

صمام الفحص المحوري هو الحل الأفضل للاستعمالات الدقيقة لعدم الرجوع كحماية المضخات و الضواغط فى حالة فقدان الضغط حيث يكون التشغيل المستقر والسلوك الديناميكي ضرورة.

<div class="c-ribbon c-ribbon--small"> <svg class="c-ribbon__image" xmlns="http://www.w3.org/2000/svg" x="0px" y="0px" viewBox="0 0 550.5 824.6"> <defs> <linearGradient id="gradient-982263166" x1="0" x2="0" y1="0" y2="1"> <stop class="c-ribbon__top-gradient__top" offset="0.05" /> <stop class="c-ribbon__top-gradient__bottom" offset="0.5" /> </linearGradient> <linearGradient id="gradient-1595357393" x1="0" x2="0" y1="0" y2="1"> <stop class="c-ribbon__side-gradient__top" offset="0" /> <stop class="c-ribbon__side-gradient__bottom" offset="0.5" /> </linearGradient> </defs> <polygon class="c-ribbon__image__right" style="fill: url('#gradient-1595357393')" points="275.4,549.5 550.5,824.6 550.5,274.4 "/> <polygon class="c-ribbon__image__left" style="fill: url('#gradient-1595357393')" points="275.4,549.5 0.3,824.6 0.3,274.4 "/> <polygon class="c-ribbon__image__top" style="fill: url('#gradient-982263166')" points="275.4,549.5 550.5,274.4 550.5,-0.7 0.3,-0.7 0.3,274.4 "/> </svg> <div class="c-ribbon__text"> <h3 class="c-ribbon__code">TKZ</h3> <p class="c-ribbon__category">Y</p> </div> </div>

حقائق

Axial flowالتدفق المحوري

يحتوى الصمام على مسار للتدفق مع التيار من خلال جسم متمدد لتجنب الاضطراب ومنع التناحر والاهتزازات. عملية التعطل وتكاليف الصيانة منخفضة.

فقدان ضغط منخفض

يؤدي ممر تدفق الفتح الكامل واسترداد الجسم الفنتوري عالي الضغط إلى حدوث فقدان ضغط منخفض جدًا مما يؤدي إلى انخفاض تكاليف التشغيل الخاصة بالمضخات والضواغط.

إغلاق محكم

يتم الحصول على الإغلاق المحكم عن طريق استخدام وسائل منع التسرب المصنوعة من المعدن بالكامل بين القرص والقاعدة. لا تتأثر هذه السدادة بتآكل المواد وتشوهها (مثلما يحدث مع السدادة اللينة).

ضغط تكسير منخفض

يستفيد ثبات نظام الضاغط أثناء عملية بدء التشغيل من ضغط التكسير المنخفض. يتحقق ذلك باستخدام قرص كبير يحتوي على مناطق ضغط متماثلة فعّالة على كلا الجانبين (منع تسرب الاحتكاك على الخط).

سهولة الفتح وتشغيل ثابت

يؤدي الضغط الساكن المنخفض في منطقة الحلق على الشكل الفنتوري إلى تكوين فارق في الضغط على القرص، مما يؤدي إلى سهولة الفتح. يستجيب الصمام غير المُرجع المحوري بسلاسة إلى التغيرات في التدفق ويظل ثابتًا عندما يتوجب عليه ذلك.

عملية Non-slam

يعمل التصميم بمساعدة الزنبرك على ضمان إغلاق فائق السرعة مع عدم وجود أي تدفق خلفي أو موجة من الضغط فعليًا في الاستخدامات الحرجة مثل أنظمة المضخات المتعددة أو مرافق تسيل الغاز الطبيعي المسال وتنقيته

مجانية الصيانة

البناء الداخلي مبنى على أساس التطبيق السليم للمبادئ الأساسية والهندسة الميكانيكية. وبناء على ذلك ، فإن صمام الفحص المحورى لا يتطلب أي صيانة.

لتنبؤ بأداء موثوق

يمكن توقع كلٍّ من انخفاض الضغط والسلوك الديناميكي بدقة كبيرة، استنادًا إلى اختبارات التدفق المعملية واسعة النطاق والنماذج الرياضية التي وضعت بالتعاون مع مختبر السوائل الهيدروليكية المعترف به.

سمات رئيسة

نوع التصميم
صمام فحص أوعدم الرجوع
الموديل
TKZ - Y
المدى
أحجام "84 – "2 ، تصنيف ASME 150-2500 أو API 3000-10 000 ، لتقديرات ضغوط أعلى بناء على الطلب
النفط والغاز
بديل أفضل للآتى
صمام الفحص المتأرجح (تتضمن أجهزة تحكم للغلق )
صمام الفحص مزدوج اللوحة
صمام فحص المكبس
التطبيقات النموذجية
تفريغ ضاغط خط أنابيب النقل
مرافق ضاغط الغاز الطبيعي المسال
نظام تبريد المياه (إيثيلين، وغاز طبيعي مسال)
ضخ متعدد المراحل
استخدام خط التدفق والضخ تحت سطح البحر
تركيبات (الطاقة) المائية
أنظمة إمداد مياه الشرب
الطاقة الكهرومائية والمياه
بديل أفضل للآتى
صمام الضبط الدوار
صمام الضبط مزدوج الألواح
صمام الضبط ذو القرص الدائري
صمام الضبط بمكبس
صمام الضبط الصامت
صمام الضبط بقرص محوري أو مائل
التطبيقات النموذجية
محطات المياه، وأنظمة النقل، والأنابيب، والحلقات، والمعابر والأنفاق
تفريغ المضخة
منع الطرق المائي
المياه الصالحة للشرب والمياه غير المعالجة
أنظمة تبريد المياه

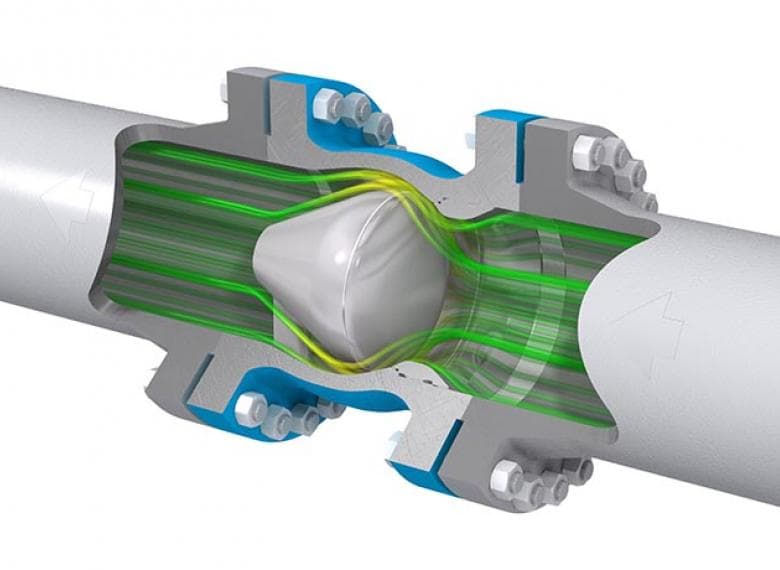

Streamlined flow path through full-port expanded body
Streamlined flow path through full-port expanded body

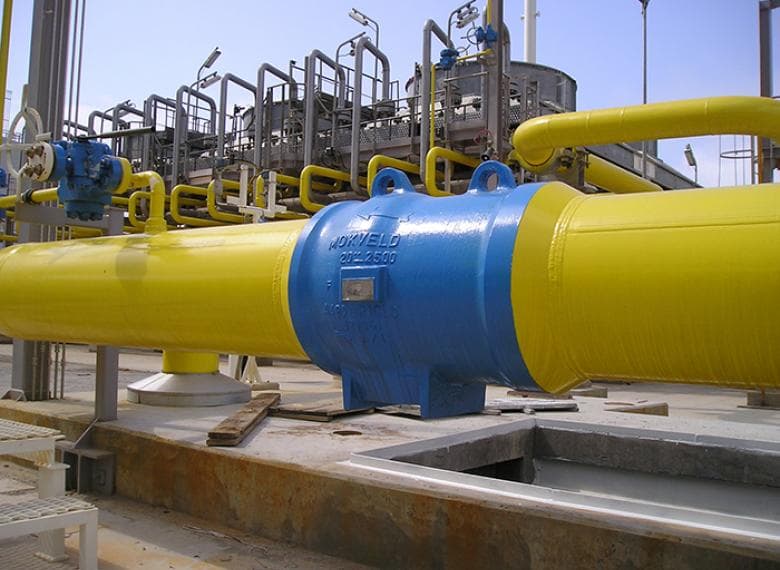

Axial check valve, Russia
Axial check valve, Russia
Enlarge

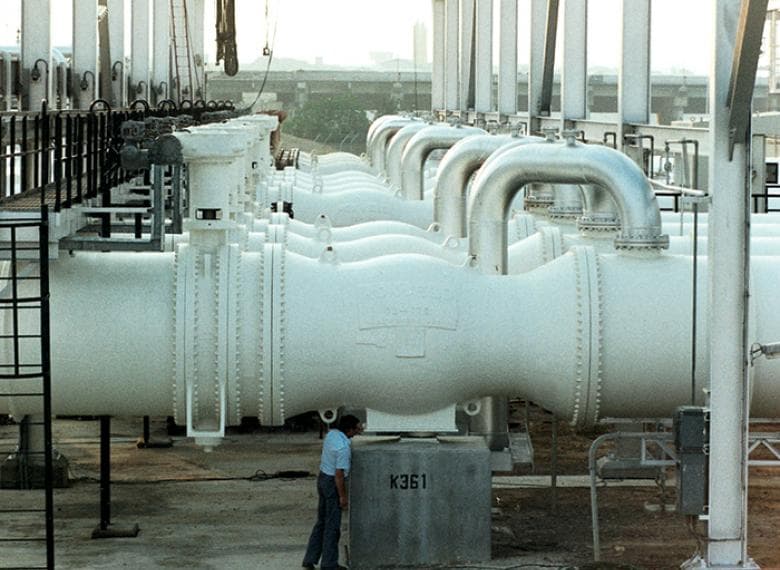

Axial check valve, 72"
Axial check valve, 72"
Enlarge

يمكننا المساعدة؟

إذا رغبت في الحصول على المزيد من المعلومات حول هذا المنتج، فيُرجى الاتصال بنا. بصفتنا خبراء في أنظمة الصمامات الهندسية، فإننا نقدم لك خدمة عملاء يمكنك الاعتماد عليها، وتساعدك في تحديد الصمام وحجمه، وتصميم عملية المعالجة، والتخطيط للنظام، وتقييم سعر الميزانية.

سمات خاصة


  • جميع صمامات الفحص المحورية  axial check valves  مخصصة لتلبية احتياجات العملاء الخاصة.
  • مصمم خصيصا لمقاومة الحريق و التجمد و ضغط الماء
صمام الفحص الممتاز للغاز الطبيعي المسيل

تعطي مشغلات قطار الغاز الطبيعي المسيل الأولوية القصوى لتوفير إنتاج الغاز الطبيعي المسيل بمعدل توريد ثابت لضمان الالتزام بعقود التوريد طويلة المدى (وتفادي الغرامات الكبيرة في حالية تأخير التسليم). يفضل استخدام أكثر المعدات الجديرة بالاعتماد مع القطع الحرجة من أجل توفير هذا الإنتاج. وتمثل صمامات الفحص المقاومة للغلق التصادمي أهمية كبيرة في عملية الغاز الطبيعي المسيل، وتستخدم صمامات موكفلد لفحص التدفق المحوري المقاومة للغلق التصادمي في معظم قطارات الغاز الطبيعي المسيل التي تعد الأفضل على مستوى العالم.

إن قطارات الضغط وأنظمة التبريد مسؤولة عن أكبر قدر من استهلاك الطاقة في عملية الغاز الطبيعي المسيل. ولذلك فمن الضروري تقليل فقدان الضغط في قطارات الضغط وعمليات تبريد المياه. ويكون اختيار نوع صمام الفحص وحساب حجمه عاملًا جوهريًا في تلك العملية.

تتميز صمامات فحص التدفق المحوري لشركة موكفلد بالسعة الكبيرة في منطقة التدفق والتصميم الذي يضمن استعادة الضغط العالي. وبذلك توفر صمامات فحص موكفلد أقل معدل في فقدان الضغط بالسوق. وتقدم شركة موكفلد عملية حساب حجم مخصصة لكل تطبيق على حدة بالإضافة إلى حسابات انخفاض الضغط المخصصة لكل صمام، ما يضمن أقل قدر من فقدان الضغط واستقرار عملية التشغيل.
