Am türkischen Anlandungsort des TurkStream-Projekts werden HIPPS-Skids von Mokveld installiert.
Dieses „High Integrity Pressure Protection System“ (HIPPS) gewährleistet die Sicherheit der Onshore-Pipeline, indem es die 24”‑Ventile in weniger als 2 Sekunden schließt. Das TurkStream - Projekt vergab einen schlüsselfertigen Auftrag für als SIL3 eingestufte Skids an Mokveld, in die Sensoren, Logic-Solver, Endelemente und die Hydraulikversorgung integriert sind.

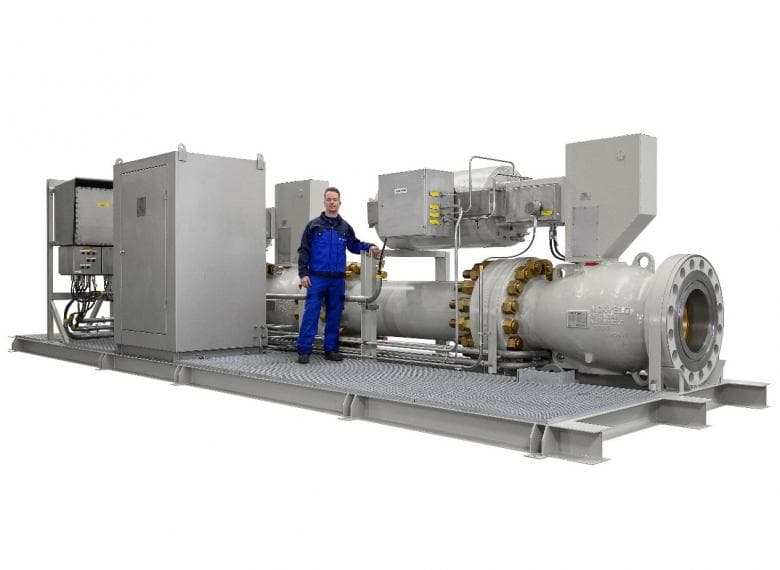

Eindrucksvolle HIPPS-Skids
Das TurkStream-Projekt besteht aus 2.930 km an Unterwasserpipelines durch das Schwarze Meer, mit einer Gesamtkapazität von etwa 8 % des jährlichen europäischen Gasimports. Der Transport des Gases erfolgt unter hohem Druck; beim Anlanden in Kiyiköy wird der Druck mithilfe von axialen Regelventilen von Mokveld dann auf den Druck des türkischen Gasnetzes reduziert. Das Mokveld HIPPS-Skid schützt das für 72 bar ausgelegte türkische Gasnetz vor dem 300 bar hohen Druck der vorgelagerten Pipeline. Insgesamt werden 6 HIPPS-Skids installiert.
In diese eindrucksvollen Skids sind die Drucktransmitter, die fest verdrahtete Voting Logic in einem explosionsgeschützten (Ex’d’) Gehäuse, die zwei 24”‑PN300‑Endelemente und die Hydraulikversorgung integriert.
Die Sicherheitsfunktion des HIPPS ist eine direkt wirkende Sicherheitsfunktion. Fehlfunktion oder Ausfall kann schwerwiegende Konsequenzen für Mensch und Umwelt haben. Mokveld wurde als Unternehmen für die Integration der HIPPS aufgrund der Kompetenzen seiner zertifizierten Functional Safety Engineers und des von Dritten gelieferten zertifizierten Functional Safety Management-Systems (FSM) ausgewählt, mit dem die Systematic Capability SC3 bestätigt wird.
Die Ausfallraten der Endelemente von Mokveld wurden in der Praxis bei vergleichbaren Anwendungen nachgewiesen, das heißt, diese Elemente bieten einen SIL3-Schutz, ohne dass ein zusätzliches Testen von Anforderungen wie ein Teilhubtest (Partial Stroke Testing) erforderlich ist.
