Robinet porte-duse

Avec l’introduction de ce nouveau robinet porte-duse, Mokveld, encore une fois, se pose en référence pour l'optimisation du temps de production. Sur la base du concept de ‘‘Total Velocity Management®’’, l’érosion interne de la vanne a été réduite d’un facteur 4.

Fermer la vanne
1 2 3 4
Fermer la vanne

<div class="c-ribbon c-ribbon--small"> <svg class="c-ribbon__image" xmlns="http://www.w3.org/2000/svg" x="0px" y="0px" viewBox="0 0 550.5 824.6"> <defs> <linearGradient id="gradient-1417695031" x1="0" x2="0" y1="0" y2="1"> <stop class="c-ribbon__top-gradient__top" offset="0.05" /> <stop class="c-ribbon__top-gradient__bottom" offset="0.5" /> </linearGradient> <linearGradient id="gradient-1109096550" x1="0" x2="0" y1="0" y2="1"> <stop class="c-ribbon__side-gradient__top" offset="0" /> <stop class="c-ribbon__side-gradient__bottom" offset="0.5" /> </linearGradient> </defs> <polygon class="c-ribbon__image__right" style="fill: url('#gradient-1109096550')" points="275.4,549.5 550.5,824.6 550.5,274.4 "/> <polygon class="c-ribbon__image__left" style="fill: url('#gradient-1109096550')" points="275.4,549.5 0.3,824.6 0.3,274.4 "/> <polygon class="c-ribbon__image__top" style="fill: url('#gradient-1417695031')" points="275.4,549.5 550.5,274.4 550.5,-0.7 0.3,-0.7 0.3,274.4 "/> </svg> <div class="c-ribbon__text"> <h3 class="c-ribbon__code">CHV</h3> <p class="c-ribbon__category">R</p> </div> </div>

Visualiser d’autres produits de régulation

Faits

TVM®, un concept unique

TVM® (Total Velocity Management) est une conception intelligente de la répartition de la vitesse du fluide à travers la vanne.

Durée de vie maximisée

La conception du passage du fluide à travers la vanne optimisé (TVM®) maximise la durée de vie de la vanne et la disponibilité de votre production.

Régulation précise

Les organes internes équilibrés en pression et l’utilisation de joints à lèvres à faible friction, permettent d’utiliser de petits opérateurs/actionneurs pour obtenir une régulation précise (y compris avec une ouverture minimale).

Grande possibilité de réglage

Grâce à sa grande capacité et sa régulation fine et précise, la vanne convient aussi bien à la mise en production ainsi qu'à l'épuisement du puit. L’intégralité de l'exploitation peut donc être couvert par une seule vanne.

FloSafe® Bean

La vanne peut être équipée sur demande d’une duse FloSafe® Bean afin de fournir une protection supplémentaire contre la surcharge du système de secours

Chapeau de sécurité

Le chapeau de sécurité qui est vissé dans le corps permet d’éviter le risque, bien connu, de rétention de pression et ainsi d’éviter l’éjection du chapeau lors du démontage, comme dans le cas de vannes à chapeau boulonné.

Entretien facile

Le poids des pièces est faible et leur nombre limité. La maintenance est donc facile et la production assurée. Une fois la transmission angulaire installée, l’entretien de la vanne peut s’effectuer sans retirer l’opérateur de commande ni les connexions des instruments.

Résumé produit

Type
Robinet porte-duse
Modèle
CHV - R....
Gamme
Dimension 2” - 14”, série ASME Classe 600 - 2500 ou API 3000 - 15 000
En préférence à
Vanne à tournant sphérique
Robinet à soupape ou robinet-vanne conventionnel
Vanne de régulation angulaire (y compris à manchon externe)
Applications typiques
Production de pétrole et de gaz
Injection d’eau et de gaz
Injection de gaz pour alléger la colonne de brut (puits)
Vanne Joule Thomson

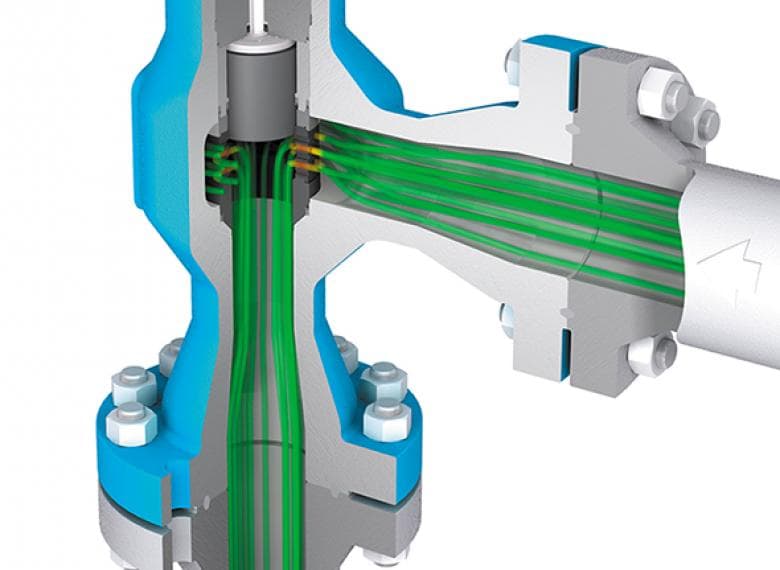

Le débit uniformément réparti à travers la cage grâce à Total Velocity Management®
Le débit uniformément réparti à travers la cage grâce à Total Velocity Management®
Enlarge

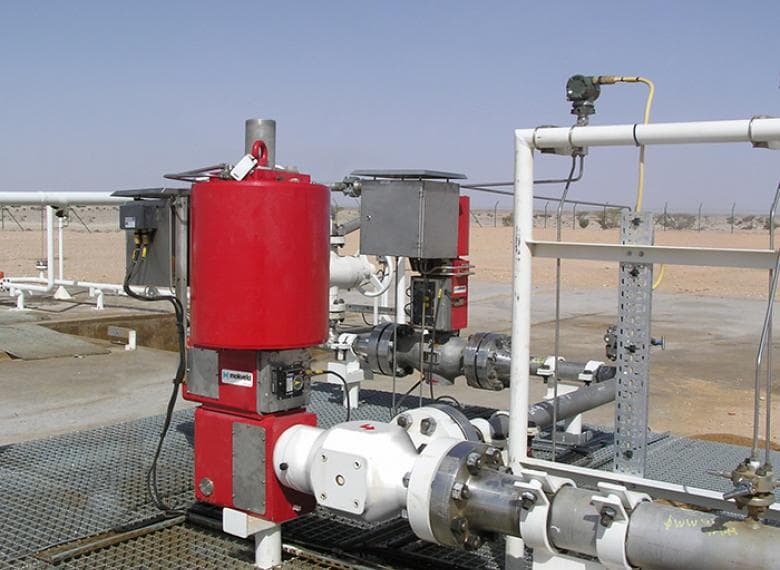

Robinet porte-duse, Oman
Robinet porte-duse, Oman
Enlarge

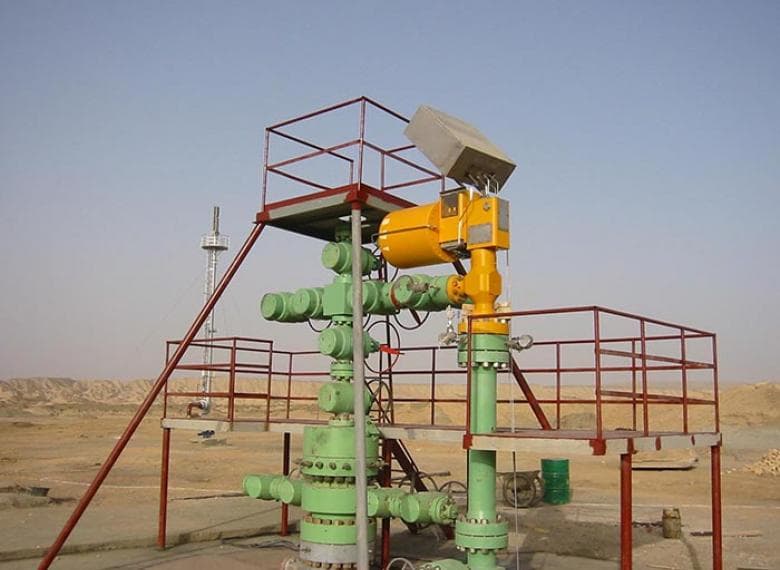

Robinet porte-duse, Chine
Robinet porte-duse, Chine
Enlarge

Pouvons-nous aider?

Pour obtenir plus d’informations concernant ce produit, contactez-nous. En tant qu’experts en ingénierie de systèmes de vannes, nous offrons des services clientèle fiables et nous pouvons vous aider dans le dimensionnement et la sélection de vos vannes, l‘ingénierie des processus et l’aménagement des systèmes, ainsi que la budgétisation.

Caractéristiques spéciales

  • Conception sur-mesure de la vanne, des organes internes et de l’opérateur pour chacune de vos applications.
  • Cages multi-étagées permettant la réduction du bruit. Organes internes de nettoyage pour puits chargés.
  • Cages EFL (‘Extended Field Life’) afin de minimiser la perte de charge durant la production de fin de vie.


Actionneurs intégrés Mokveld disponibles pour les vannes d’angle porte-duse.

La vanne d’écoulement angulaire est affichée ici avec un actionneur faible puissance ≤ 60W à 24V. Idéal pour systèmes UPS, de fonctionnement à accumulateur ou d’énergie solaire.
