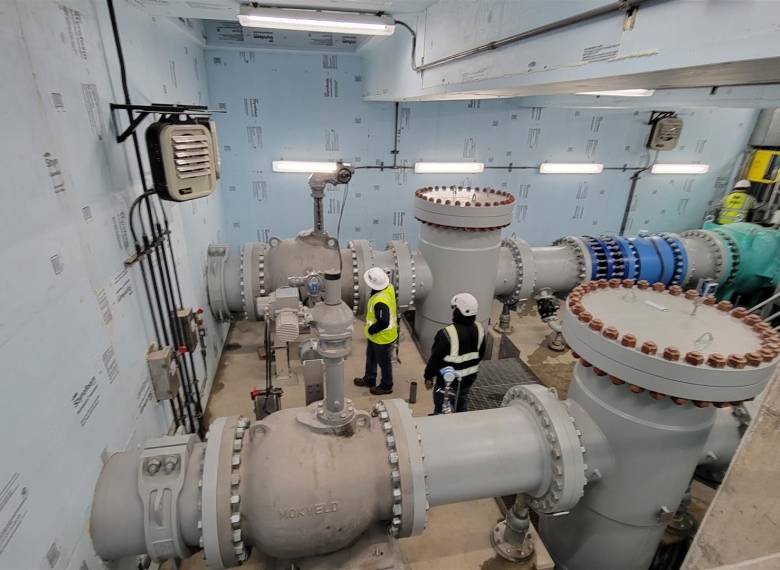

L'expertise de Mokveld en matière de vannes de régulation à cavitation nulle a une fois de plus été démontrée sur la sixième structure de contrôle du débit des eaux du Central Utah Water Conservancy District (CUWCD) dans l’État de l’Utah, où deux vannes de régulation axiales de 24" et 32" avec garniture à cavitation nulle ont été installées et mises en service avec succès. Les nouvelles vannes s'acquittent parfaitement de la tâche exigeante qui consiste à ramener une pression de 39 bars (560 psi) à la pression atmosphérique sans cavitation, vibration ni nuisances sonores.
La sixième structure de contrôle du débit des eaux (SWFCS) est un élément crucial du système Diamond Fork, chargé d'acheminer l'eau depuis la chaîne Wasatch jusqu'à la région peuplée du Wasatch Front. Le système transporte une moyenne annuelle de 101 900 acres-pieds d'eau du Central Utah Project (CUP), ce qui le rend essentiel pour l'approvisionnement en eau et la production d'énergie hydroélectrique.
La solution de Mokveld : Vannes de dissipation haute énergie

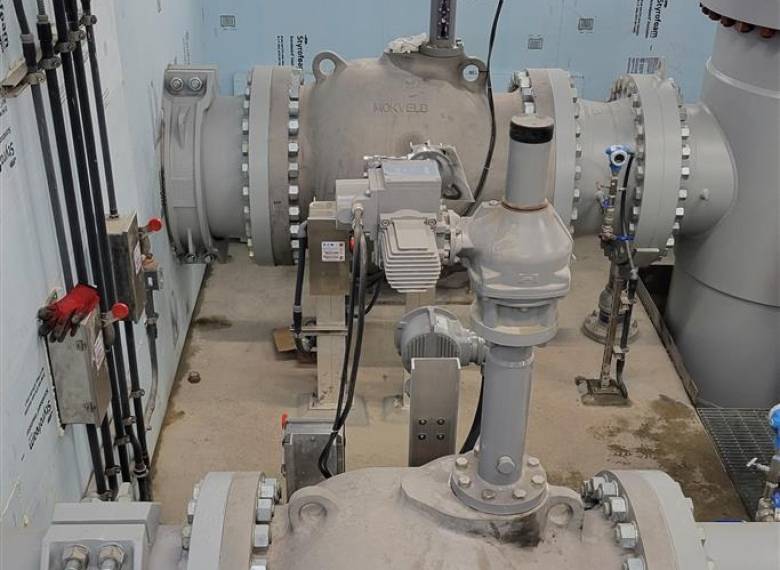

La nécessité d’ajouter deux vannes de régulation axiale Mokveld par le biais d'une modification de la sixième structure de contrôle du débit des eaux est due aux problèmes de contrôle et de cavitation des deux vannes à manchon immergé de 54" existantes sur l'installation, en particulier aux débits les plus faibles en raison des pressions différentielles (dP) élevées. La solution de Mokveld a consisté à installer une vanne de régulation axiale avec garniture anti-cavitation par train, offrant une plage de capacité de débit de 5 à 50 cfs et de 10 à 100 cfs (ou 500 à 5 000 m3/h et 1 000 à 10 000 m3/h), respectivement. Cette configuration permet de répondre efficacement aux différentes demandes de débit de la sixième structure de contrôle du débit des eaux.
Performances exceptionnelles et réduction optimisée des nuisances
La mise en service réussie des vannes de dissipation d'énergie au printemps 2023 a été suivie d'un fonctionnement sans faille tout au long de l'été. Les vannes ont constamment démontré leur capacité à ramener une pression de 560 psi (39 bars) à la pression atmosphérique sans cavitation, vibration ni nuisances sonores. Cette réalisation souligne l'engagement de Mokveld à fournir des solutions fiables et performantes pour les applications difficiles dans le domaine de l'eau et de l'hydroélectricité.
L'un des aspects les plus remarquables du projet est le niveau de bruit nettement inférieur à l'intérieur de la voûte, soit environ 20 dB(A) de moins que prévu. Ce résultat est probablement dû au fait que les vannes se déchargent presque librement dans une chambre de dissipation d'énergie adjacente, démontrant ainsi la capacité de Mokveld à optimiser, en plus des performances, la réduction des nuisances sonores.
Il est à noter qu'aucun autre type de vanne comparable, les vannes à piston ou à manchon, par exemple, n'aurait pu répondre aux exigences strictes du projet d'une manière aussi impressionnante.
Assistance et documentation complètes
Le service après-vente de Mokveld a fourni une assistance complète sur le terrain pendant la phase de démarrage, assurant une transition en douceur vers les nouvelles vannes tout en maximisant l'efficacité opérationnelle. En outre, le Bureau of Reclamation des États-Unis, qui supervise les opérations du projet en tant qu'installation fédérale, a méticuleusement consigné les résultats des essais de performance de débit sur site. La courbe de débit mesurée correspond étroitement à la courbe caractéristique de la vanne Mokveld ; elle est pratiquement identique aux prévisions de dimensionnement calculées. Cette documentation et ces essais rigoureux confirment la fiabilité, la qualité, la précision et les performances finales de la conception de la vanne de régulation axiale de Mokveld dans les applications essentielles.
Afin de nous assurer que vous continuez à bénéficier de vannes offrant par défaut une capacité et une sécurité élevées, nous offrons une gamme de services de modernisation. Pour obtenir plus d’informations concernant nos services de modernisation, veuillez contacter votre bureau d’assistance ou votre représentant Mokveld.
