HIPPS

HIPPS é aplicado para prevenir contra sobre-pressão de uma planta ou tubulação pelo fechamento da fonte de alta pressão. A experiência da Mokveld em HIPPS totaliza mais de 50 000 anos operacionais (> 3700 válvulas). O HIPPS Mokveld é portanto, provado em uso para alta confiabilidade em aplicações de segurança.

<div class="c-ribbon c-ribbon--small"> <svg class="c-ribbon__image" xmlns="http://www.w3.org/2000/svg" x="0px" y="0px" viewBox="0 0 550.5 824.6"> <defs> <linearGradient id="gradient-975988963" x1="0" x2="0" y1="0" y2="1"> <stop class="c-ribbon__top-gradient__top" offset="0.05" /> <stop class="c-ribbon__top-gradient__bottom" offset="0.5" /> </linearGradient> <linearGradient id="gradient-237181880" x1="0" x2="0" y1="0" y2="1"> <stop class="c-ribbon__side-gradient__top" offset="0" /> <stop class="c-ribbon__side-gradient__bottom" offset="0.5" /> </linearGradient> </defs> <polygon class="c-ribbon__image__right" style="fill: url('#gradient-237181880')" points="275.4,549.5 550.5,824.6 550.5,274.4 "/> <polygon class="c-ribbon__image__left" style="fill: url('#gradient-237181880')" points="275.4,549.5 0.3,824.6 0.3,274.4 "/> <polygon class="c-ribbon__image__top" style="fill: url('#gradient-975988963')" points="275.4,549.5 550.5,274.4 550.5,-0.7 0.3,-0.7 0.3,274.4 "/> </svg> <div class="c-ribbon__text"> <h3 class="c-ribbon__code">HIPPS</h3> </div> </div>

Acontecimentos

Alta confiabilidade

Terceiros validaram os dados de falhas do elemento final (válvula e atuador) em aplicações com menos de 2 segundos de tempo de curso.

Atuação rápida

Válvula axial de bloqueio com atuação rápida e atuador integrado, projetada especificamente para atuação rápida e confiável.

Alta capacidade

A capacidade da válvula axial de bloqueio é extremamente alta, de tal forma que a queda de pressão é insignificante.

Precisão superior a 1%

Os atuadores mecânicos da Mokveld têm precisão superior a 1% do ponto de ajuste. Os dados de falhas foram validados por terceiros.

Não requer ensaios de curso parcial

Os elementos finais da Mokveld não requerem sistemas eletrônicos adicionais, como dispositivos para ensaios de curso parcial, para atenderem à SIL 3, com intervalo de um ano entre os ensaios. Uma folha de dados técnicos separada sobre este tema está disponível.

Sumário de produtos

Aplicação
Sistema de Proteção a pressão de Alta Integridade (HIPPS)
Elemento final ou sistema totalmente integrado
A válvula de bloqueio axial da Mokveld com atuador Mokveld pode ser integrada a:
Dispositivo de resolução lógica e sensores (versão eletrônica).
Atuador mecânico (versão mecânica).
Instalação em plataforma deslizante
Solução autônoma sem energia externa.
Escopo
Tamanhos: 2’’ a 48’’ ou maiores
Classificação: ASME 150 - 2500 ou API 3000 - 10 000, entre outras
Sistema de gestão de segurança funcional (FSM)
Certificações: EN14382 ou IEC61508 SC3 Route 2H/IEC61511
Integração com atuador mecânico
Integração com dispositivo de resolução lógica e sensores
Integração em plataforma deslizante
Em substituição a
Sistemas de flare
Sistemas de alívio ou ventilação
Outros nomes
Sistemas de fechamento de segurança (SSD)
Sistema instrumentado de segurança (SIS)
Função instrumentada de segurança (SIF)
Sistema de proteção de sobre pressão (OPPS)

Vantagens do HIPPS

HIPPS prove uma solução técnica e economicamente atrativa para proteger equipamentos nos casos onde :

  • Alta Pressão e fluxos são processados
  • O meio ambiente deve ser protegido
  • A viabilidade econômica de um desenvolvimento precisa de melhorias
  • O nível de risco da Planta precisa ser reduzido
O que é HIPPS?

HIPPS é um sistema instrumentado de segurança que é projetado e construído de acordo com as Normas IEC 61508 e a IEC 61511. Estas normas internacionais referem se a funções de segurança (SF) e Sistemas Instrumentados de Segurança (SIS), quando é avaliado uma solução para proteção de equipamentos, pessoal ou meio ambiente. O sistema que fecha a fonte de sobre-pressão dentro de 2 segundos, tem pelo menos a mesma confiabilidade que uma válvula de alívio de segurança é usualmente identificado como HIPPS.

HIPPS é um sistema completo e consiste de:

  • Iniciadores que detectam a alta pressão e podem ser eletrônico ou mecânico.
  • Para sistemas eletrônicos é colocado um Logic Solver (PLC), o qual processa o sinal de entrada dos iniciadores para um sinal de saída para o elemento final.
  • O elemento final, que efetivamente faz a ação corretiva no campo, traz o processo novamente para um estado seguro. O elemento final consiste de uma válvula e um atuador de alta confiabilidade associados a solenóides ou iniciadores mecânicos.

Confiabilidade Mokveld

Terceiros, tais como a Alemã TUV e a Agencia de Energia Atômica, tem validado a base de dados das instalações da Mokveld e os dados derivativos de confiabilidade. Taxas de falhas para serviços limpo e não limpos e estão disponíveis para aplicações com tempo de ciclo de 2 segundos. A Mokveld tem vasta experiência acima de 35 000 anos operacionais (com mais de 2500 válvulas) como elemento final com fechamento rápido. O elemento final portanto é provado em uso, para aplicações em segurança de alta confiabilidade em gás natural e hidrocarbonetos multi-fase.

A taxa de falha certificada para os elementos finais de controle ( sendo a válvula + atuador ) da Mokveld, para realizar um teste da válvula em todo seu curso ( full stroke ) em 2 segundos para aplicações em hidrocarbonetos não tratados é : λd = 1,0 x 10-4 / ano. A taxa de falha para o iniciador hydráulico mecânico da Mokveld é separadamente de : λd = 9,7 x 10-4 / ano. Estes dados habilitam a Mokveld a fornecer HIPPS para atender aos requerimentos SIL3 ou mesmo SIL 4, com intervalos de testes comprovado em 1 ano ou o sistema totalmente em acordo com EN 12186 ou EN 14382.

Os elementos finais Mokveld não requerem sistemas eletrônicos adicionais, tais como teste de Ciclo Parcial para se enquadrar em SIL 3 basta apenas um teste com um intervalo de 1(um) ano entre testes. Um relatório de dados sobre este assunto pode ser fornecida em separado.

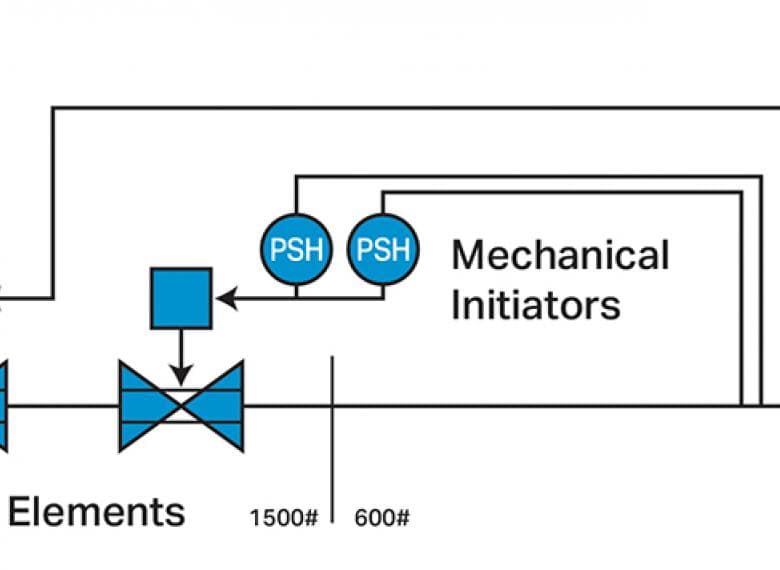

Malha de segurança do HIPPS mecânico
Malha de segurança do HIPPS mecânico
Enlarge

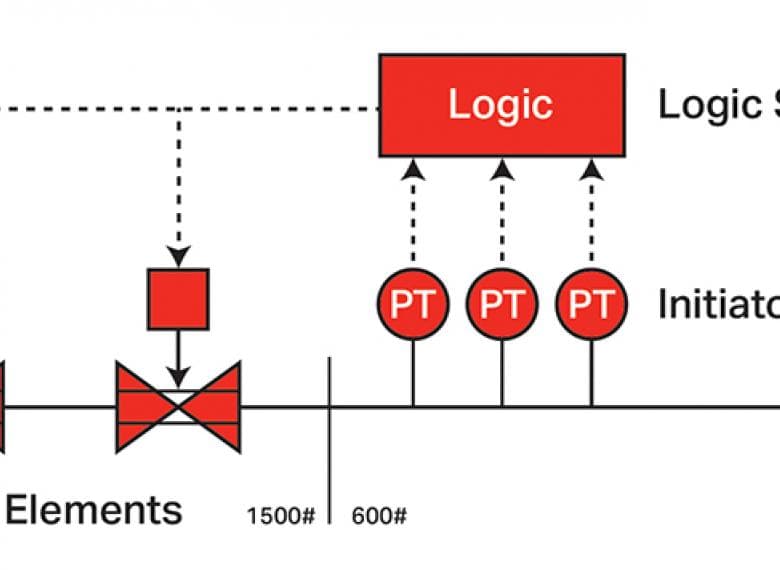

Malha de segurança do HIPPS eletrônico
Malha de segurança do HIPPS eletrônico
Enlarge

Podemos Ajudar?

Se você quiser obter mais informações sobre este produto, entre em contato conosco.Como especialistas em sistemas de engenharia para válvulas, oferecemos serviços confiáveis de atendimento ao cliente e podemos ajudá-lo no dimensionamento e na seleção de sua válvula, fornecer leiautes de engenharia e sistemas de processamento, e orçamentos.

Dois tipos de HIPPS

Baseados na nossa vasta experiência e em seus especialistas. A Mokveld pode oferecer dois tipos de HIPPS

  1. HIPPS Integralmente Mecânico, desde 1974
    HIPPS Completamente Eletrônico, desde 200

1. HIPPS integralmente mecânico - usando iniciadores mecânicos

Em 1974 a Alemã DVGW certificou o elemento final Mokveld incluindo os iniciadores mecânico de acordo com a EN 14382 (antigo DIN 3381). Desde aquela data a Mokveld vem acumulando experiência de campo com as válvulas on-off em segurança (com atuadores e iniciadores) fechando em menos de 2 segundos.

Principais características do HIPPS Integralmente Mecânico:

  • Ciclo de segurança Integrado a IEC 61508 /EN 12186
  • Simples e seguro
  • Opção que requer energia externa (HIPPS auto-operado)
  • Não requer cabos
  • Acuricidade de controle < 1%
  • Sistema SIL 3 ou SIL 4
  • Dados de taxa de falhas validados por terceiros

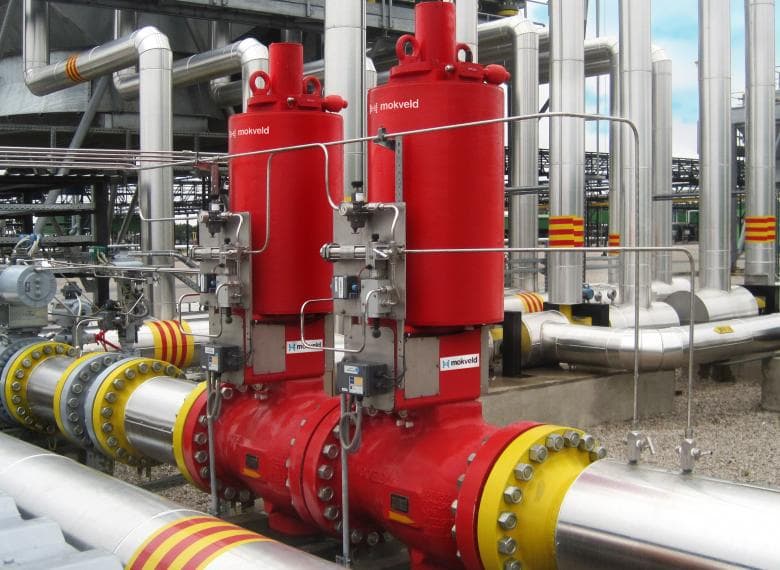

Integral mechanical HIPPS 1oo2, pneumatic version

HIPPS 1oo2 Integralmente Mecânico, versão pneumático

Único e auto operado

O sistema de segurança com iniciadores mecânicos da Mokveld é um sistema único. Os iniciadores totalmente mecânico tem projeto e desenvolvimento pela própria Mokveld e são viáveis para atuação pneumática ou hidráulica do elemento final. O HIPPS Mokveld integralmente mecânico é facilmente identificável na planta é simples e fácil de operar. Isto o torna inerente ao sistema de segurança. Como uma opção para aplicações em áreas remotas o sistema completamente auto operado não requer energia externa para ser operado.

Validação por terceiros

Como a Mokveld, desde 1974, vem conseguindo dados de campo dos seus HIPPS (para ambos os elementos final e iniciador mecânico), há uma vasta quantidade de dados operacionais de confiabilidade disponíveis e validados por terceiros. A Mokveld pode portanto fornecer um HIPPS completo, Integralmente Mecânico para suas aplicações SIL 3 ou SIL4.

2. HIPPS totalmente eletrônico – com transmissores eletrônicos de pressão

Quando especificado um HIPPS a Mokveld sempre trata um HIPPS (e outros SIS) como um Circuito certificado funcional completo e não por nível individual e em separado de cada componente. A lógica do circuito de segurança está de acordo com o IEC 61508 e 61511. A especificação do elemento final, por outro lado, é projetado de acordo com a EN 14382 (DIN 3381). O mal entendido de que o 'sistema' é montado como controlador e que o SIS pode ser projetado considerando se individualmente o nível de cada componente é a causa dos maiores problemas na implementação de um HIPPS. A especificação sub-estimando os componentes mecânicos e a aceitação de componentes pela simples 'SIL' Certificação de Nível de Integridade de Segurança (Safety Integrity Level Certification), sem uma verificação completa e avaliação lógica do circuito e de seus componentes costuma ser uma armadilha.

Principais características do HIPPS totalmente eletrônico:

  • Circuito de segurança integrado a IEC 61508 e 61 511
  • Ilimitada distância entre transmissores e elemento final
  • Comunicação com o Sistema de Segurança da Planta
  • Possibilidade de supervisão integrada
  • PLC estado sólido (hard-wired)
  • Bloco de distribuição de alta integridade para operações de segurança
  • Sistemas SIL 3 ou 4

 Full electronic HIPPS 2oo3, pneumatic version

HIPPS 2oo3 Totalmente Eletrônico na versão pneumática

Assitência de engenharia Mokveld

Os engenheiros da Mokveld podem dar suporte desde a fase inicial do projeto. Nós podemos assisti - lo na escolha da arquitetura mais indicada ao HIPPS, analisar a árvore de falhas e determinar o aumento de pressão do volume protegido e indicar qual o tempo de ciclo ideal e estabelecer os pontos de calibração/ajuste de pressão para todo o sistema.

HIPPS são elementos críticos no circuito do processo. Mal funcionamento ou falha do HIPPS pode afetar seriamente a operação da planta, o meio ambiente e o pessoal. O projeto do HIPPS deve ser baseado em sondagens técnicas e argumentos econômicos e perspectivas de longa duração. Ao selecionar um HIPPS Mokveld com comprovada confiabilidade de desempenho irá assegurar uma operação segura e confiável em sua planta.
