As válvulas de estrangulamento axiais permitem uma ampla gama de processos, mas também atendem aos requisitos de espaço e peso em plataformas FPSO.

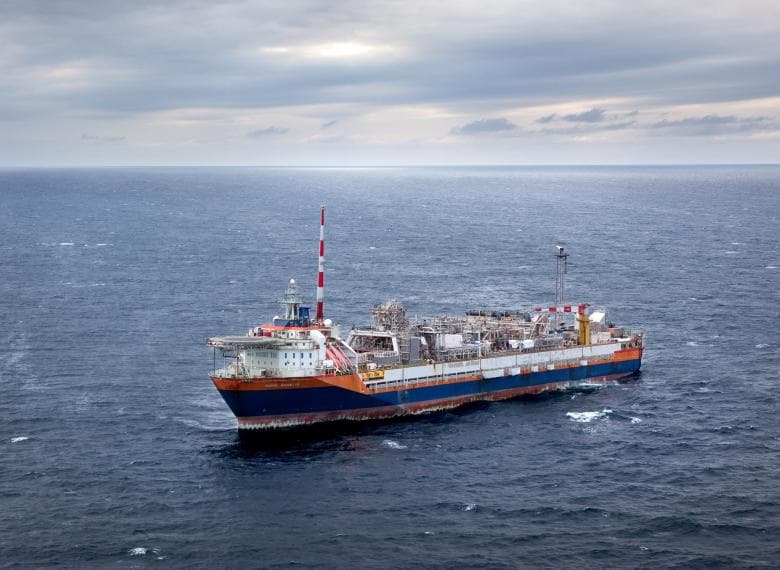

Norne é um campo de petróleo e gás localizado no Mar da Noruega. Uma Unidade Flutuante de Produção, Armazenamento e Descarga (Floating Production, Storage and Offloading - FPSO) é utilizada para produzir e operacionalizar a plataforma desde novembro de 1997. A FPSO foi inicialmente conectada a seis gabaritos de bocas de poços submarinos. O navio conta com uma usina de processamento sobre o convés e tanques para armazenamento de petróleo estabilizado, e produzia cerca de 70.000 barris de petróleo cru no Mar do Norte ao dia. Nas primeiras etapas de produção, o gás era reinjetado, mas desde 2001, passou a ser exportado pelo gasoduto de exportação de gás de Norne e pela usina de Kårstø para a Europa continental.
O navio Norne gira em torno de uma torre ancorada ao leito do oceano. A estrutura cilíndrica de amplo diâmetro da torre é parte integrante do casco do navio. Colunas de ascensão flexíveis conduzem o fluxo proveniente do poço, passando pela torre, até a usina de processamento. Apesar de a torre ter sido projetada para carga pesada, o espaço disponível é limitado e o peso do equipamento precisa ser minimizado. Válvulas de estrangulamento para produção que reduzem as altas pressões da boca do poço até a pressão nominal de projeto/operação estão instaladas nessa torre.
Válvulas de estrangulamento de grande porte

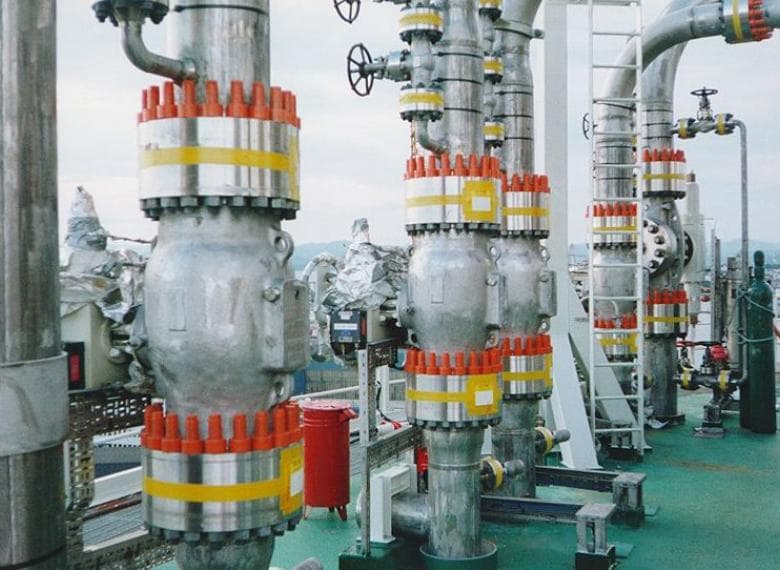

O pacote de processos é amplo e flexível. É necessário para futuros cenários produtivos, que também abrangem a injeção de água e gás. Os estranguladores axiais de Mokveld foram selecionadas para atuar em uma ampla gama de processos, mas também para atender aos requisitos de espaço e peso. Inicialmente, fornecemos estranguladores axiais de 6 x 10”, com guarnições em carboneto de tungstênio, juntamente com duas válvulas axiais de 14” e 24” (#1500).
Protegidas contra impactos de partículas
Ao contrário dos estranguladores on-shore, os estranguladores off-shore funcionam com um enorme volume de gás pressurizado a montante da válvula, com a trajetória do fluxo em direção ao estrangulador relativamente inalterada. Portanto, cenários com riscos diferentes foram levados em conta ao selecionarmos os estranguladores para FPSO. Com o passar dos anos, os campos satélites de Urd, Marulk e Skuld foram anexados ao campo de Norne. Os estranguladores axiais foram novamente escolhidos, pois o interior da carcaça em aço protege a gaiola de carboneto de tungstênio contra o alto impacto energético das partículas. Testes de impacto em ambientes reais foram realizados com esferas de aço (D = 30 a 40 mm) atiradas de uma altura de 15 metros.
Planos de desenvolvimento mais recentes exigiram que o campo paralisasse suas atividades em 2014, mas o campo de Norne continua produzindo. A Statoil está prorrogando a vida útil do campo de Norne até 2030, com a meta de atingir um fator de recuperação de 60%. Para a Mokveld a FPSO de Norne é uma história de sucesso. No total, fornecemos cerca de 60 válvulas, além de 26 estranguladores de produção, diversas válvulas de estrangulamento por injeção, a válvula de controle de exportação de gás, o HIPPS de produção e exportação de gás, uma válvula de descarga de água do mar em titânio, válvulas especiais de controle de partida e minifluxos, etc.
Para assegurar os benefícios que você tem ao utilizar válvulas que por padrão garantem alta capacidade e segurança, oferecemos uma gama de serviços de modernização. Para obter mais informações sobre nossos serviços de modernização, entre em contato com o suporte Mokveld ou seu representante.
