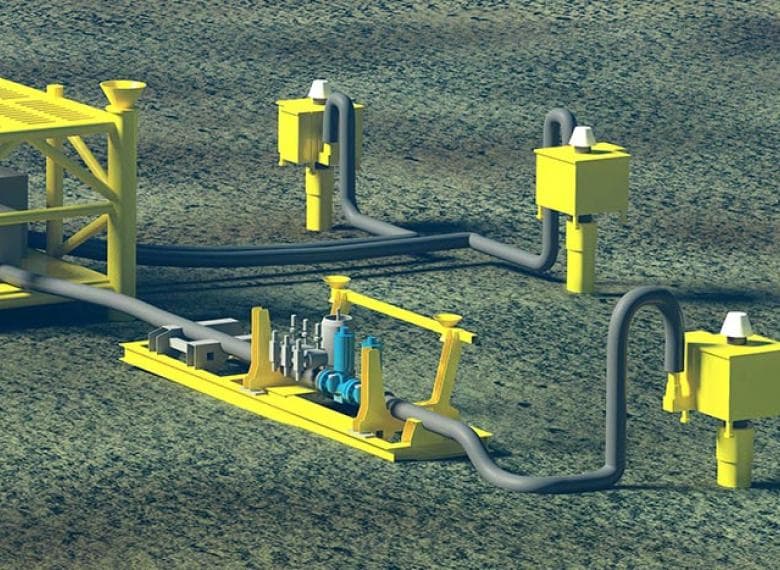

Подводная система HIPPS

Система HIPPS – это приборная система защиты, которая проектируется и изготавливается в соответствии со стандартами IEC 61508 и IEC 61511. Кроме того, в API RP 17O «Практические рекомендации по подводным системам HIPPS» – содержит руководящие принципы применения стандартов IEC для подводных систем. Эти международные стандарты касаются функций безопасности (SF) и приборных систем (SIS), предназначенных для защиты оборудования, персонала и окружающей среды. Систему, которая позволяет изолировать источник повышенного давления быстрее, чем за 2 секунды с надежностью не менее чем это имеет место при срабатывании обычных предохранительных клапанов, обычно называют системой HIPPS.

Подводная система HIPPS представляет собой полноценный функциональный контур, состоящий из:

• Инициирующих устройств, которые своевременно обнаруживают высокий рост давления.
• Логического вычислительного устройства, которое обрабатывает входной сигнал от датчиков и выдает свой сигнал на исполнительные органы.
• Исполнительных органов, которые фактически выполняют корректирующее действие на объекте путем приведения процесса в безопасное состояние. Исполнительный орган состоит из клапана и обеспечивающего аварийное срабатывание привода и, при необходимости, соленоидов.

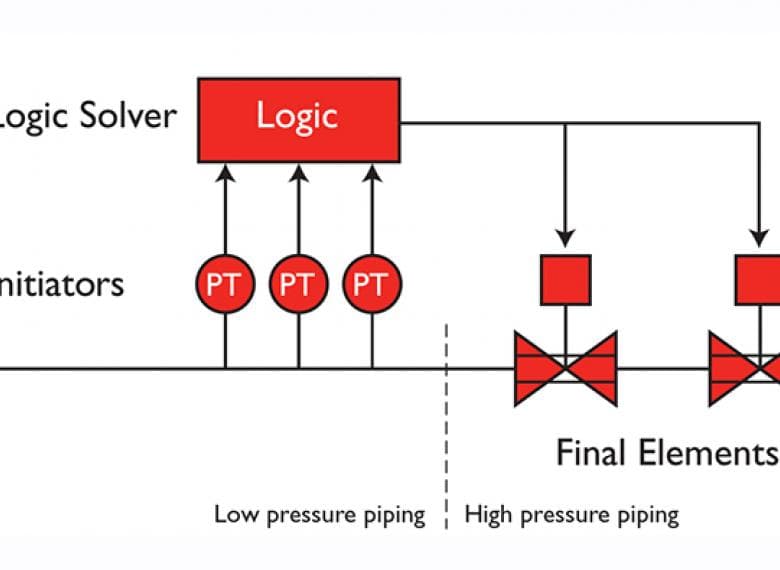

Контур безопасности

Для обеспечения комплектной системы HIPPS фирма “Моквелд” сотрудничает с авторитетными поставщиками подводных инициирующих устройств, устройств мажоритарной логики и подводных скидов. Комплектный модуль HIPPS сертифицируется по требуемому интегральному уровню безопасности.

Независимые третьи стороны, такие как немецкая сертификационная организация TÜV и Международное агентство по атомной энергии, подтвердили корректность базы данных фирмы “Моквелд” о количестве установленных клапанов и соответствующих показателях надежности.

Имеются данные об интенсивности отказов при работе на очищенных и неподготовленных рабочих средах при быстродействии 2 секунды. В настоящее время фирма “Моквелд” накопила опыт эксплуатации быстродействующих исполнительных органов, составляющий в общей сложности 35 000 суммарных лет работы (на более чем 2500 клапанов). Исключительно высокая надежность этих исполнительных органов проверена на практике при работе на природном газе и двухфазных углеводородах.

В системах HIPPS фирмы “Моквелд” подтверждённая вероятность отказа исполнительного органа (т.е. клапана в сборе с приводом) в части невозможности осуществления полного хода за 2 секунды при работе на неподготовленных углеводородах составляет: λ_d = 1,0 x 10^-4 / год. Эти показатели позволяют нашей фирме поставлять системы HIPPS с интегральным уровнем безопасности SIL 3 или даже SIL 4 с интервалом проверочных испытаний 1 год или комплексные системы, полностью соответствующие стандартам EN 12186 или EN 14382. Исполнительные органы систем фирмы “Моквелд” не требуют дополнительных электронных устройств для проведения испытаний с частичной длиной хода, чтобы соответствовать уровню SIL 3 с 1-летним интервалом испытаний. Этому вопросу посвящена отдельная техническая спецификация.

Инженеры фирмы “Моквелд” могут оказать Вам помощь на самой ранней стадии Вашего проекта. Мы можем помочь в выборе наиболее подходящей архитектуры системы HIPPS, анализе древа отказов, определении величины роста давления в защищаемом объеме трубопровода или технологической установки, а также требуемого быстродействия и значений уставок давления всей системы.

Система HIPPS – это критически важный элемент для технологического процесса. Нарушение нормальной работы или отказ HIPPS может серьезно повлиять на работу всей установки, привести к загрязнению окружающей среды и подвергнуть опасности здоровье и жизнь персонала. Проектирование систем HIPPS должно базироваться на серьезных технических и экономических аргументах с учетом долговременной перспективы. Выбор системы HIPPS фирмы “Моквелд” с ее доказанным уровнем надежности обеспечит безопасную и беспроблемную работу Вашего технологического оборудования.
