Клапан осевого типа для защиты от гидроудара

Конструкция с пропорциональным управляющим золотниковым клапаном с большой пропускной способностью обеспечивает высокое быстродействие и устраняет опасность гидроудара. Все компоненты клапана работают исключительно от статического давления рабочей среды.

<div class="c-ribbon c-ribbon--small"> <svg class="c-ribbon__image" xmlns="http://www.w3.org/2000/svg" x="0px" y="0px" viewBox="0 0 550.5 824.6"> <defs> <linearGradient id="gradient-2090060196" x1="0" x2="0" y1="0" y2="1"> <stop class="c-ribbon__top-gradient__top" offset="0.05" /> <stop class="c-ribbon__top-gradient__bottom" offset="0.5" /> </linearGradient> <linearGradient id="gradient-1543986249" x1="0" x2="0" y1="0" y2="1"> <stop class="c-ribbon__side-gradient__top" offset="0" /> <stop class="c-ribbon__side-gradient__bottom" offset="0.5" /> </linearGradient> </defs> <polygon class="c-ribbon__image__right" style="fill: url('#gradient-1543986249')" points="275.4,549.5 550.5,824.6 550.5,274.4 "/> <polygon class="c-ribbon__image__left" style="fill: url('#gradient-1543986249')" points="275.4,549.5 0.3,824.6 0.3,274.4 "/> <polygon class="c-ribbon__image__top" style="fill: url('#gradient-2090060196')" points="275.4,549.5 550.5,274.4 550.5,-0.7 0.3,-0.7 0.3,274.4 "/> </svg> <div class="c-ribbon__text"> <h3 class="c-ribbon__code">RZD</h3> <p class="c-ribbon__category">SR-R</p> </div> </div>

Факты

Высокое быстродействие

Использование пропорционального управляющего золотникового клапана с большой пропускной способностью позволяет клапану защиты от гидроудара быстро реагировать на рост давления и также быстро возвращаться в исходное состояние со стабильным давлением.

Большая пропускная способность

Клапан для защиты от гидроудара осевого типа имеет очень высокую пропускную способность - на 50% - 100% больше, чем у обычного седельного клапана, что позволяет выбрать клапан меньшего размера.

Концепция TVM®

Уникальная концепция “Total Velocity Management” предполагает проектирование клапана с полным контролем величин скоростей течения среды в каждом месте его проточной части.

Отсутствие необходимости во внешнем источнике энергии

Наличие в конструкции специального управляющего клапана исключает необходимость в дорогостоящей системе подачи сжатого азота из баллонов со всеми ее комплектующими.

Малая потребность в обслуживании

Благодаря отсутствию необходимости во внешнем источнике энергии в виде сжатого азота объем технического обслуживания сведен до минимума, делая клапан идеальным для установки в отдаленных или труднодоступных районах.

Высокие рабочие характеристики

Конструкция управляющего клапана и самого клапана для защиты от гидроудара очень проста. Все компоненты прошли проверку в условиях эксплуатации и гарантируют максимальную надежность защиты, поскольку единственный источник энергии для их работы – это статическое давление жидкости в трубопроводе.

Стабильность работы

Конструкция управляющего клапана обеспечивает мгновенное открытие клапана для защиты от гидроудара по достижению настраиваемой величины уставки давления и автоматический переход в режим регулирования в случае продолжающегося действия высокого давления в трубопроводе.

Краткое описание изделия

Обозначение типа
Клапан защиты от гидроудара
Модель
RZD - SR - R....
Диапазон размеров и давлений
Размеры: 6" - 12"
Класс давления: ANSI 150 - 900, Более высокие давления по запросу
Является альтернативой
Клапанам защиты от гидроудара с подачей сжатого азота
Клапанам защиты от гидроудара с упругой втулкой
Угловым клапанам защиты от гидроудара
Типичные области применения
Защита от гидроудара
Трубопроводы, транспортирующие жидкости
Нефтяные терминалы для налива танкеров
Клапан пригоден для установки в отдаленных районах

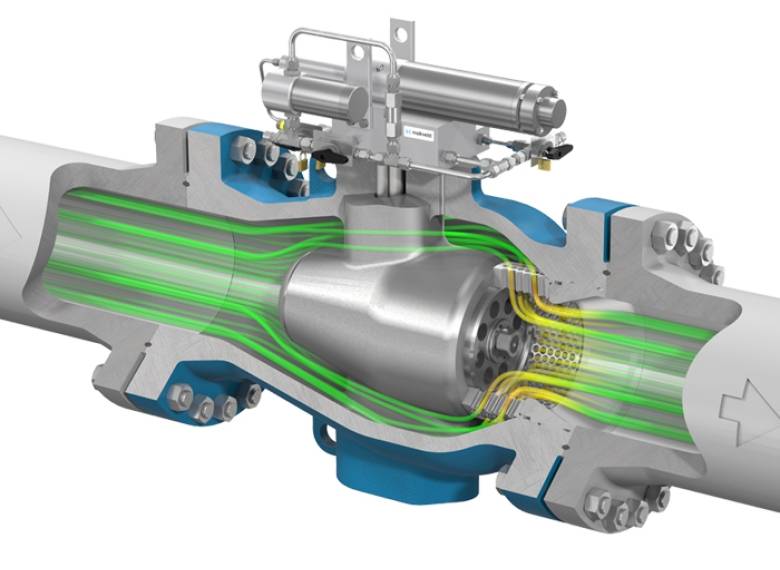

Спрямленное осесимметричное течение среды через полнопроходной расширенный корпус
Спрямленное осесимметричное течение среды через полнопроходной расширенный корпус

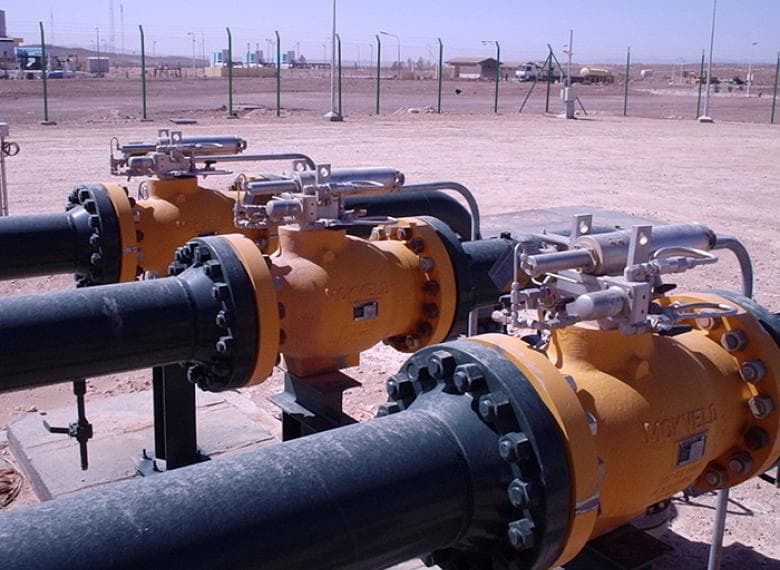

Клапаны осевого типа для защиты от гидроудара, Алжир
Клапаны осевого типа для защиты от гидроудара, Алжир
Enlarge

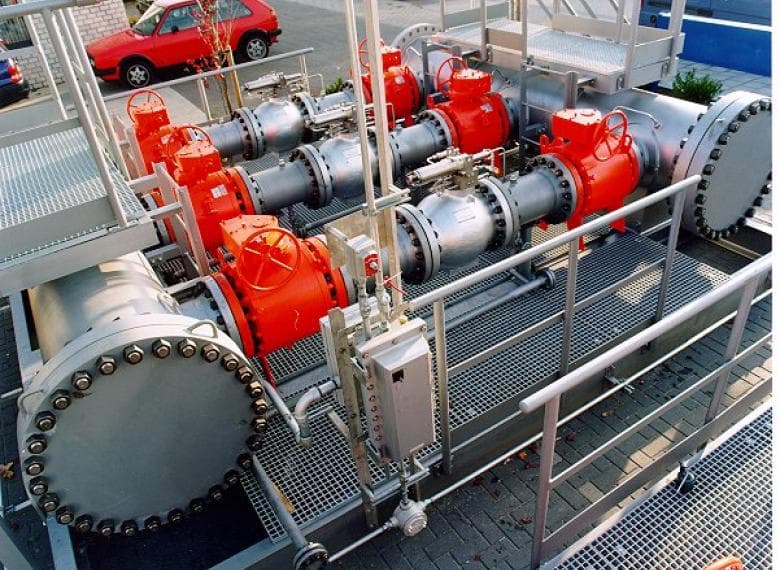

Блочно-рамная конструкция с клапанами осевого типа для защиты от гидроудара
Блочно-рамная конструкция с клапанами осевого типа для защиты от гидроудара
Enlarge

Вам нужна помощь?

Если Вы хотите получить более подробную информацию об этом продукте, пожалуйста, свяжитесь с нами. Будучи экспертами в области специализированных клапанных систем, мы предоставляем надежное обслуживание клиентов и можем оказать Вам поддержку, предлагая широкий ассортимент клапанов различных размеров, услуги технологического проектирования и разработки схемы системы, а также расчет стоимости.

Другие отличительные особенности


  • Каждый клапан, конструкция его трима и управляющего клапана выбираются индивидуально, в соответствии с конкретными условиями регулирования.
  • Имеются специальные программы моделирования реакции клапана на рост давления при гидроударе.
  • Для предотвращения пенообразования в сливных резервуарах используются бескавитационные тримы.
