Регулирующий клапан осевого типа

Регулирующие клапаны осевого типа фирмы “Моквелд” с подтвержденными на практике высокими эксплуатационными характеристиками помогут Вам сократить затраты на дорогостоящее техническое обслуживание, а также потери производственного времени. Эта продукция гарантирует безопасную и надежную работу Вашей установки.

<div class="c-ribbon c-ribbon--small"> <svg class="c-ribbon__image" xmlns="http://www.w3.org/2000/svg" x="0px" y="0px" viewBox="0 0 550.5 824.6"> <defs> <linearGradient id="gradient-1285473774" x1="0" x2="0" y1="0" y2="1"> <stop class="c-ribbon__top-gradient__top" offset="0.05" /> <stop class="c-ribbon__top-gradient__bottom" offset="0.5" /> </linearGradient> <linearGradient id="gradient-1812396917" x1="0" x2="0" y1="0" y2="1"> <stop class="c-ribbon__side-gradient__top" offset="0" /> <stop class="c-ribbon__side-gradient__bottom" offset="0.5" /> </linearGradient> </defs> <polygon class="c-ribbon__image__right" style="fill: url('#gradient-1812396917')" points="275.4,549.5 550.5,824.6 550.5,274.4 "/> <polygon class="c-ribbon__image__left" style="fill: url('#gradient-1812396917')" points="275.4,549.5 0.3,824.6 0.3,274.4 "/> <polygon class="c-ribbon__image__top" style="fill: url('#gradient-1285473774')" points="275.4,549.5 550.5,274.4 550.5,-0.7 0.3,-0.7 0.3,274.4 "/> </svg> <div class="c-ribbon__text"> <h3 class="c-ribbon__code">RZD</h3> <p class="c-ribbon__category">R</p> </div> </div>

Факты

Осевое течение

При спрямленном осесимметричном течении среды через полнопроходной расширенный корпус отсутствует турбулентность, что, устраняя эрозионный износ и вибрацию, снижает простои и затраты на техобслуживание.

Концепция TVM®

Уникальная концепция “Total Velocity Management” предполагает проектирование клапана с полным контролем величин скоростей течения среды в каждом месте его проточной части.

Высокая пропускная способность

Пропускная способность клапана осевого типа очень высокая по сравнению с обычными седельными клапанами. Поэтому можно выбрать клапан меньшего размера или обеспечить меньшие потери давления или особые характеристики регулирования.

Точность регулирования

В связи с тем, что трим разгружен по давлению, а профиль скоростей равномерен по всему проходному сечению клапана, возможно высокоточное регулирование даже при минимальной степени открытия. Это позволяет использовать для крупных клапанов небольшие приводы с возвратными пружинами.

Широкий диапазон регулирования

Большая пропускная способность в сочетании с высокой точностью регулирования позволяют использовать каждый типоразмер клапана в широком диапазоне рабочих режимов.

Низкий уровень шума

Осевое течение среды через клапан снижает турбулентность и, соответственно, преобразование энергии в корпусе клапана. Давление редуцируется только на триме. Динамический шум от корпуса снижен до минимума.

Компактность

Конструкция корпуса в виде одной цельной отливки обеспечивает снижение веса на 20% - 70% по сравнению с седельными клапанами. Это преимущество становится особенно заметным при использовании приводов с возвратными пружинами.

Краткое описание изделия

Обозначение типа
Регулирующий клапан
Модель
RZD - R......
Диапазон размеров и давлений
Размеры: 2"-72"
Класс давления: ANSI 150 - 2500 или
API 3000 - 10 000
Нефть и газ
Является альтернативой
Обычным седельным клапанам
Шаровым регулирующим кранам для работы в тяжелых условиях
Угловым регулирующим клапанам
Типичные области применения
Регулирование в особых условиях
Регулирование на тяжёлых режимах работы (осевой дроссельный клапан)
Антипомпажное регулирование / Регулирование в линии рециркуляции
Бескавитационное регулирование / Регулирование температуры за счет эффекта Джоуля - Томсона
Гидроэнергетика и вода
Является альтернативой
Рукавный клапан (вкл. Погружной вертикальный)
Плунжерный или игольчатый клапан
Клапан с фиксированным конусом
Типичные области применения
Плотины, водохранилища и гидроэлектростанции
Системы водоснабжения
Опреснительные установки
Вход турбины, байпас и управление
Запуск и управление насосом
Контроль уровня в резервуаре
Контролируемый выпуск / сброс

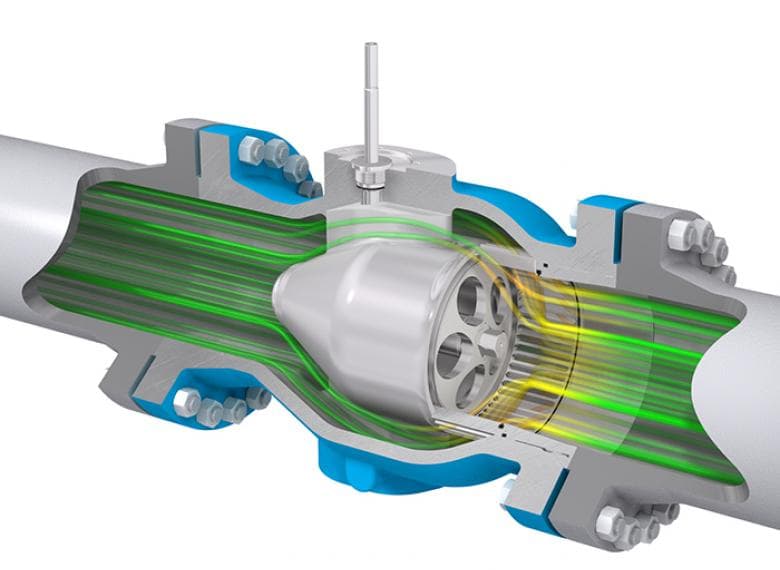

Спрямленное осесимметричное течение среды через полнопроходной расширенный корпус
Спрямленное осесимметричное течение среды через полнопроходной расширенный корпус

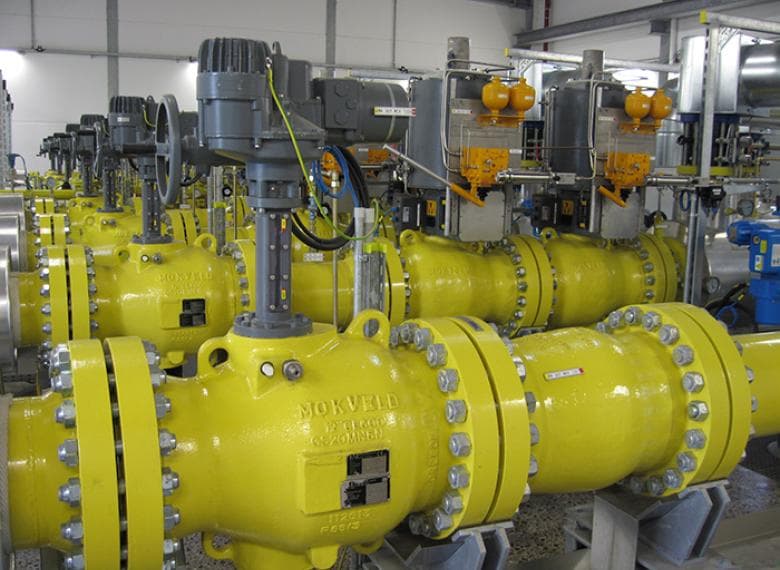

Регулирующие клапаны осевого типа, Германия
Регулирующие клапаны осевого типа, Германия
Enlarge

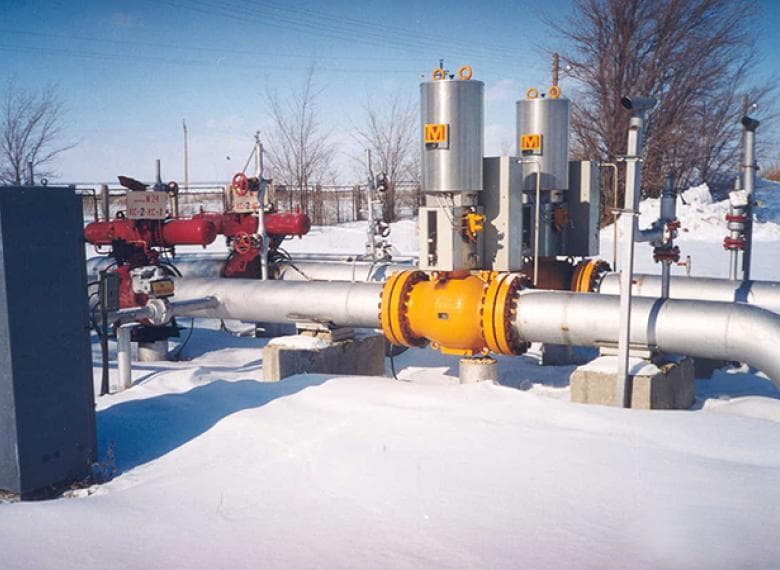

Регулирующие клапаны осевого типа, Россия
Регулирующие клапаны осевого типа, Россия
Enlarge

Вам нужна помощь?

Если Вы хотите получить более подробную информацию об этом продукте, пожалуйста, свяжитесь с нами. Будучи экспертами в области специализированных клапанных систем, мы предоставляем надежное обслуживание клиентов и можем оказать Вам поддержку, предлагая широкий ассортимент клапанов различных размеров, услуги технологического проектирования и разработки схемы системы, а также расчет стоимости.

Другие отличительные особенности

  • Каждый клапан, его трим и привод выбираются индивидуально, в соответствии с конкретными условиями регулирования.
  • Клапаны с тримом из карбида вольфрама пригодны для дросселирования на самых тяжелых режимах.
  • Исключительно подходит для антипомпажных применений
  • Имеется широкий выбор различных типов тримов с высокой пропускной способностью, шумопоглощающих и антикавитационных.
  • Низкий уровень неконтролируемых выбросов: Класс герметичности B соответствует стандарту ISO 15848-1 (опция).
  • Пожаробезопасный дизайн.
  • Надежное двунаправленное герметичное перекрытие
  • Для уменьшения воздействия кавитации в системах с водой не требуется никаких вентиляционных труб или труб увеличенного размера
  • Полная гамма пневматических и гидравлических приводов фирмы “Моквелд” с соответствующими системами управления. Возможна также комплектация электрическими и электрогидравлическими приводами.
