Válvula de estrangulación axial

Esta válvula de flujo axial con un conjunto de componentes internos de carburo de tungsteno esta diseñada para proporcionar soluciones de bajo peso y volumen para aplicaciones de válvulas de estrangulación de gran tamaño. La válvula de estrangulación axial también puede equiparse con características de cierre rápido para proteger las instalaciones downstream de la sobrepresión.

<div class="c-ribbon c-ribbon--small"> <svg class="c-ribbon__image" xmlns="http://www.w3.org/2000/svg" x="0px" y="0px" viewBox="0 0 550.5 824.6"> <defs> <linearGradient id="gradient-1876896207" x1="0" x2="0" y1="0" y2="1"> <stop class="c-ribbon__top-gradient__top" offset="0.05" /> <stop class="c-ribbon__top-gradient__bottom" offset="0.5" /> </linearGradient> <linearGradient id="gradient-1640945144" x1="0" x2="0" y1="0" y2="1"> <stop class="c-ribbon__side-gradient__top" offset="0" /> <stop class="c-ribbon__side-gradient__bottom" offset="0.5" /> </linearGradient> </defs> <polygon class="c-ribbon__image__right" style="fill: url('#gradient-1640945144')" points="275.4,549.5 550.5,824.6 550.5,274.4 "/> <polygon class="c-ribbon__image__left" style="fill: url('#gradient-1640945144')" points="275.4,549.5 0.3,824.6 0.3,274.4 "/> <polygon class="c-ribbon__image__top" style="fill: url('#gradient-1876896207')" points="275.4,549.5 550.5,274.4 550.5,-0.7 0.3,-0.7 0.3,274.4 "/> </svg> <div class="c-ribbon__text"> <h3 class="c-ribbon__code">RZD</h3> <p class="c-ribbon__category">R-TC</p> </div> </div>

Hechos

Flujo axial

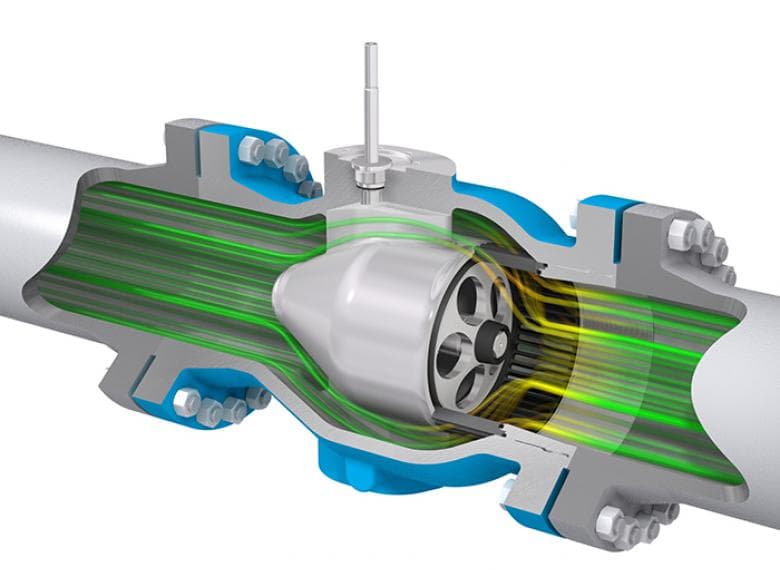

El flujo aerodinámico fluye a través del conjunto del cuerpo evitando turbulencias, previniendo erosión y vibración del cuerpo y componentes internos. Su confiabilidad reduce los costes de mantenimiento y el tiempo de inactivdad no planificado.

Disponibilidad

El concepto de gestion total de Velocidad es un diseño inteligente de la válvula que gestiona cuidadosamente la velocidad del fluido en todas las áreas internas de la válvula, minimizando la erosion en el cuerpo y componentes internos. Esto aumenta siginificativamente la disponibilidad de produccion.

Control preciso

El control preciso es posible (también con una apertura mínima) debido al ajuste equilibrado de la presión y al flujo completamente envolvente. Tambien se pueden seleccionar pequeños actuadores de retorno por resorte para tamaños de valvula grandes.

Mayor cobertura

Su alta capacidad y preciso control convierte a la válvula en la opción adecuada en escenarios de nueva instalación, así como entornos de producción de agotamiento de recursos. Una solución con una única válvula para todo el proceso. Reglajes con grandes orificios para un buen servicio de limpieza de residuos y con una alta capacidad para una mínima pérdida de presión en la fase de agotamiento.

Compacta

Como resultado del bajo requerimiento de fuerza de actuación, se pueden utilizar actuadores pequeños; combinado con un diseño de cuerpo compacto que minimiza el tamaño de la instalación.

Seguridad del proceso

A veces, un estrangulador se considera un dispositivo de seguridad para evitar la sobretension del sistema de alivio. En este estrangulador axial, la jaula de carburo de tungsteno está inherentemente protegida contra los impactos directos de objetos extraños.

Configuración ESD

El sistema de sellado auto-energizante ofrece un cierre bidireccional y hermético a las burbujas. Por lo tanto, la válvula de estrangulamiento axial también puede configurarse para el cierre de emergencia con un cierre rápido y confiable de la válvula.

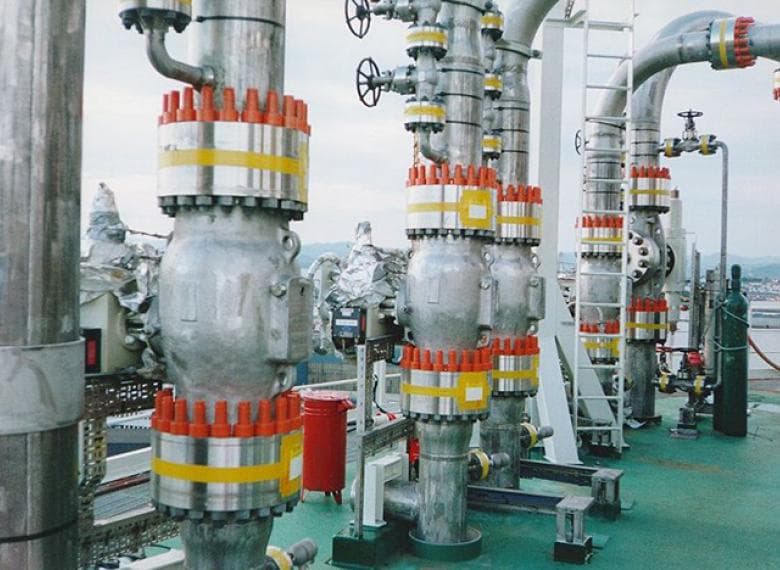

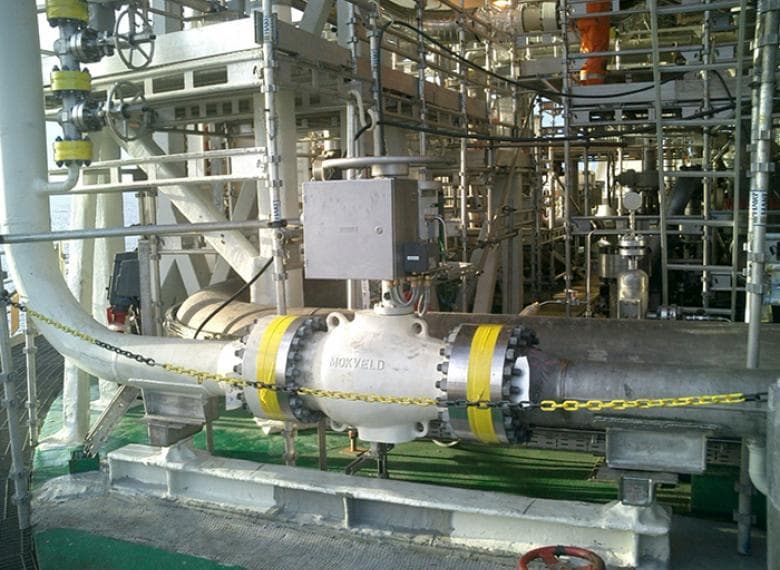

Válvula de estrangulación axial en torre  Norne FPSO.
Válvula de estrangulación axial en torre Norne FPSO.
Enlarge
Válvula de estrangulación axial en torre  Norne FPSO.
Válvula de estrangulación axial en torre Norne FPSO.
Enlarge

¿Podemos ayudarlo?

Si desea obtener más información sobre este producto, por favor, contáctenos. Como expertos en ingeniería de sistemas de válvulas, ofrecemos servicios confiables al cliente y podemos ayudarlo con el dimensionamiento y selección de válvulas, ingeniería de procesos, disposición del sistema y presupuestos.

Características especiales

  • La valvula, el conjunto de componentes internos y el actuador son diseñados a pedido, para cada aplicación de seguridad específica.
  • Gran variedad de jaulas para liquidos, gases y multifases con características lineales iguales.
  • Jaulas especiales: RCU, de grandes orificios para el servicio de limpieza de pozos sucios y RDS, de alta capacidad y perdida de presión insignificantes en la fase de agotamiento de pozos.
  • Mokvled dispone una gama completa de actuadores neumáticos e hidráulicos, con mecanismos de control a medida. Es posible la actuación con otros tipos de actuadores.
